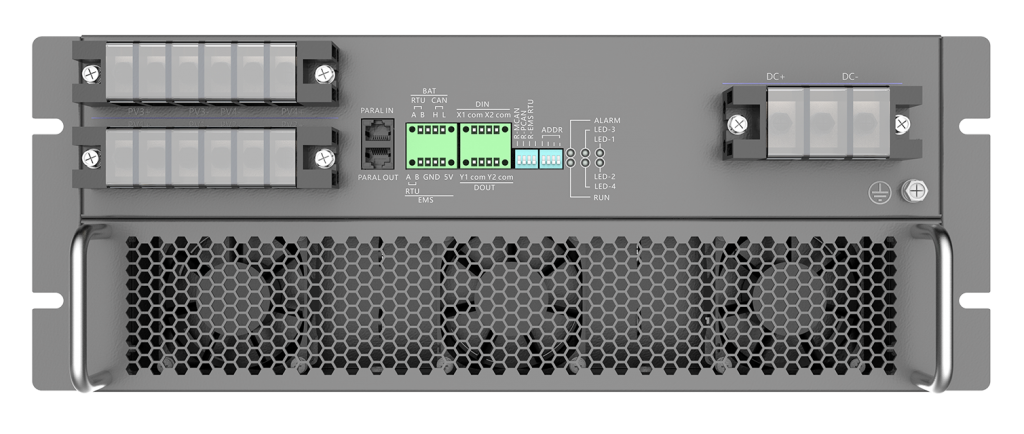

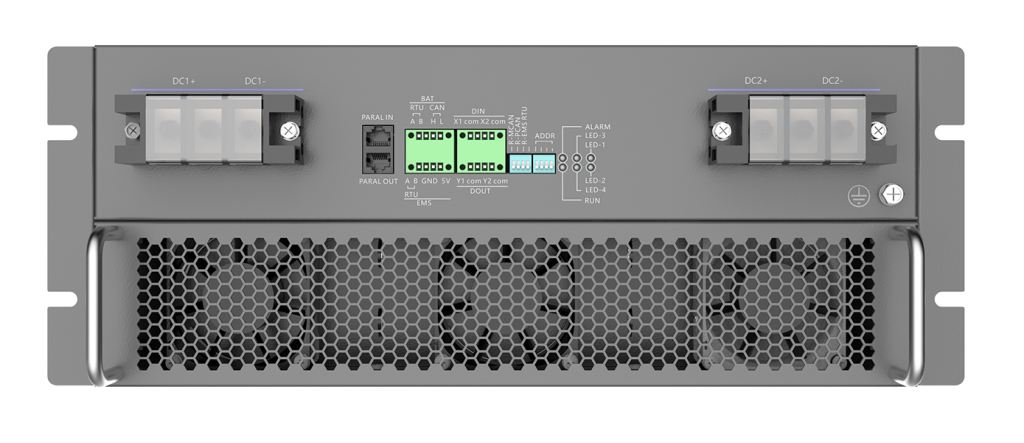

SP120/60HCPV系列DCDC模块
SP120/60HCPV系列DCDC模块
系统概述
SP120/60HCPV系列DCDC模块
工商业储能+应急备电
中小型光储柴微电网
移动储能
光储充电站
主要针对中小型储能微电网直流耦合方案开发的一款高效 、高可靠储能直流逆变器。
输入范围宽，隔离风道设计，具备多重保护，支持多台并联运行。适用于微电网直流耦合场景应用。
产品亮点
SP120/60HCPV系列DCDC模块
01. 风道隔离(控制仓密闭) |
03. 宽直流电压范围输入 |
02. 110%过载能力 |
04. 支持多机并联 |
产品参数
SP120/60HCPV系列DCDC模块
| 参数 | SP60HCPV | SP120HCPV | SP105HCDC |
|---|---|---|---|
| PV参数 | |||
| 额定功率 | 60kW | 120KW | 105KW |
| PV开路电压 | 200V-900V | ||
| MPPT电压范围 | 200V-850V | ||
| 额定电压 | 500V | 600V | 525V |
| 启动电压 | 250V | ||
| 输入路数 | 1路/4路 | 1路/4路 | 1路 |
| 最大PV电流 | 120A/40A×4 | 200A/60A×4 | 200A |
| 短路电流 | -20%~15% | 60A×4 | |
| 高压侧参数 | |||
| 电压范围 | 500V-900V | ||
| 额定电压 | 680V | ||
| 最大电流 | 90A | 180A | 180A |
| 系统核心参数 | |||
| 通讯口 | EMS ：485/电池： CAN或485 | ||
| DIDO | DI:2路/DO： 2路 | ||
| 最大效率 | 99.3% | ||
| 功耗 | 待机＜ 15W/空载＜ 100W | ||
| 防护等级 | IP20(核心控制部分IP 5X) | ||
| 尺寸 | W*L*H:440*560*183mm | ||
| 重量 | 29kg | ||
| 温度范围 | -30 ~60℃ | ||
| 湿度 | 5 ~95% | ||
| 冷却方式 | 智能强制风冷 | ||
| 海拔 | 4000m(2000m以上降额使用) | ||
| 保护 | 过温保护、过流保护、过压保护、对地短路保护 | ||
