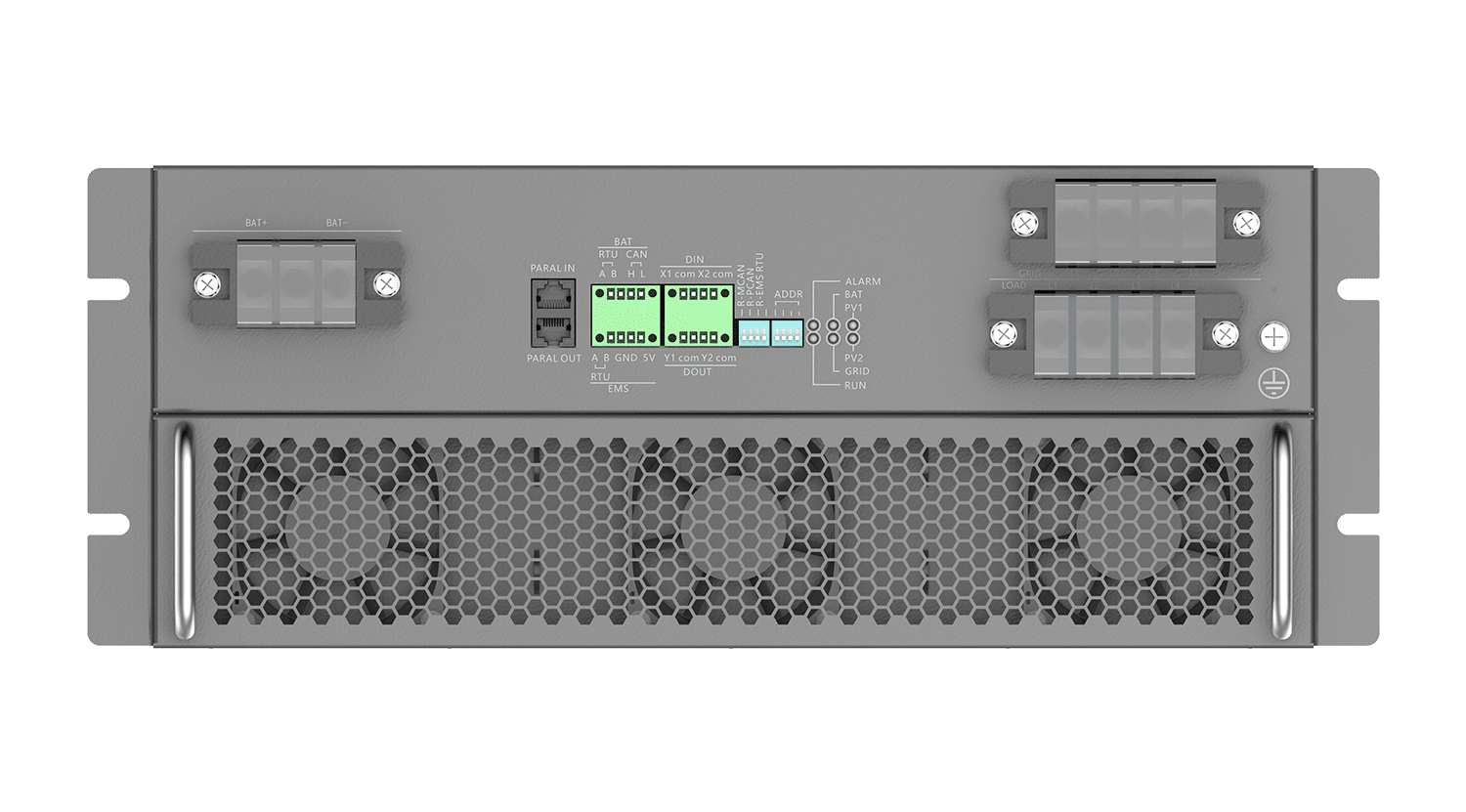

SP30/25/15HBPS微网储能逆变器
系统概述
SP30/25/15HBPS微网储能逆变器
工商业储能+应急备电
中小型光储柴微电网
移动储能
光储充电站
主要针对中小型储能微电网开发的一款高效 、 高可靠储能逆变器， 内含并离网切换装置， 支持多台并联运行， 支持油机混动运行， 支持并离网快速切换 。 适用于小型工商业 、 小型海岛微电网 、 农场 、 别墅 、 电池梯次利用等多种场景， 满足不同用户的需求。
产品亮点
SP30/25/15HBPS微网储能逆变器
01. 构网型逆变器 |
04. 无缝切换功能 |
02. 150%过载能力 |
05. 三相独立并网控制技术 |
03. 油机混动模式 |
06. 微网电池异构 |
MONITOR
4G/WIFI
BATTERY
GRID
GENERATOR
LOAD
MAIN LOAD
产品参数
SP30/25/15HBPS微网储能逆变器
| 参数 | SP30HBPS | SP25HBPS | SP15HBPS |
|---|---|---|---|
| 电池侧参数 | |||
| 最高电池电压 | 850V | ||
| 额定电池范围 | 200V | ||
| 额定电池电压范围 | 320V-820V | 320V-820V | 200V-820V |
| 最大电池电流 | 100A | 80A | 80A |
| 交流侧（并网） | |||
| 额定功率 | 30kVA | 25kVA | 15kVA |
| 额定电流 | 43.5A | 36.2A | 22A |
| 额定电网电压 | 400V/230V | ||
| 电网电压范围 | -20% ~ 15% | ||
| 启动冲击电流 | 8.5A | ||
| 电网频率范围 | 50Hz(47Hz ~ 52Hz)或60Hz(57Hz ~62Hz) | ||
| 电流谐波 | < 3% | ||
| 功率因素 | -1 ~ 1 | ||
| 交流侧（离网） | |||
| 额定输出功率 | 30kVA | 25kVA | 15kVA |
| 最大输出功率 | 33kVA | 27. 5kVA | 16. 5kVA |
| 最大输出电流 | 43.5A | 40A | 24.2A |
| 额定电压 | 400V/230V | ||
| 输出电压谐波 | < 3% | ||
| 不平衡度 | 100% | ||
| 输出过载 | 1. 1倍长期/1.25倍100S/1. 5倍100ms | ||
| 系统参数 | |||
| 并离网切换时间 | < 10 ms | ||
| 最大效率 | 97.80% | ||
| 功耗 | 待机＜20W/空载＜ 100W | ||
| 防护等级 | IP20（核心控制部分IP 5X） | ||
| 尺寸 | W*L*H：440*560*183mm | ||
| 重量 | 35kg | ||
| 温度范围 | -25 ~60℃(大于45℃降额使用) | ||
| 湿度 | 5 ~95% | ||
| 冷却方式 | 智能强制风冷 | ||
| 海拔 | 4000m（2000m以上降额使用） | ||
